3D yazıcı ile üretilen ürünlerde test yöntemleri, özellikle mekanik testler, kalite, dayanıklılık ve güvenilirlik için kritik rol oynar. 3D baskı test için bir çok metot bulunmaktadır. Mekanik testler, sızdırmazlık, ısıl izolasyon ve sonlu elemanlar analizi (FEA) ile 3D baskı ürünlerinizi güvence altına alın. 3D yazıcı teknolojisi, son yıllarda üretimde büyük bir dönüşüm yarattı. Geleneksel yöntemlerden farklı olarak, katmanlı üretim (additive manufacturing) sayesinde karmaşık geometriler, düşük maliyetli prototipler ve kişiselleştirilmiş ürünler kolayca üretilebiliyor.
Ancak 3D baskı ürünlerin performansı, her zaman beklenen dayanıklılığı göstermeyebiliyor. Katman yapışma sorunları, gözeneklilik, yüzey pürüzlülüğü ve malzeme farklılıkları ürünün güvenilirliğini etkileyebilir. İşte bu nedenle test süreçleri kritik bir rol oynar.
Neden test edilmeli?
- Kalite güvencesi sağlamak
- Kullanım ömrünü belirlemek
- Güvenlik standartlarına uyumu belgelemek
- Müşteri memnuniyetini artırmak
💡 İlgili Makale Önerisi:
Ürünlerinizin Eklemeli İmalat Yöntemleri ile prototip ve seri üretimi için “3D Baskı” makalemizi okuyup sipariş verebilirsiniz.
3D Baskı Hizmeti: Formbond İle Hızlı, Uygun ve Profesyonel
Formbond, üretimini gerçekleştirdiği ürünlerin müşteri talebine göre fiziksel ve sanal testlerini yapmakta ve raporlamaktadır. Hizmet almak için formu doldurun.
Mekanik Testler :Standartlar ve Sertifikasyon Süreci
3D baskı ürünleri için uluslararası standartlar giderek önem kazanıyor.
- ISO/ASTM 52900 serisi: 3D baskı üretim süreçleri ve terminolojisini kapsar.
- ISO/ASTM 52921: Geometrik doğruluk ve boyutsal kontrol testlerini düzenler.
- Havacılık sektörü: FAA ve EASA standartları gereği mekanik ve yorulma testleri zorunludur.
- Medikal sektör: Biyouyumlu malzemeler için FDA onaylı testler yapılır.
Standartlara uygunluk, yalnızca ürün güvenliği değil, aynı zamanda global pazarda rekabet avantajı sağlar. 3D baskı test için üretilen ürünlerde temel test yöntemleri aşağıdaki şekilde verilmiştir.
3D Baskı Test: Fiziksel Testler
3D baskı ile üretilen parçaların kalite kontrolünde ilk aşama, fiziksel testlerdir. Bu testler, ürünün tasarımdaki beklentilere uygun olup olmadığını ve çevresel koşullara dayanıklılığını ölçer. Çünkü 3D baskı ürünler, katmanlı üretim teknolojisi nedeniyle geleneksel yöntemlerle üretilen parçalara göre farklı özellikler gösterebilir.
Başlıca fiziksel test yöntemleri şunlardır:
- Boyutsal Ölçüm:
Ürünün 3D CAD modeli ile basılan parça arasında fark olup olmadığını ortaya koyar. Ölçüsel sapmalar, parçanın montaj uyumluluğunu ve fonksiyonunu doğrudan etkiler. Örneğin, otomotiv sektöründe bir 3D baskı parça milimetrik sapmalar nedeniyle diğer parçalarla uyumsuz olabilir. - Yüzey Pürüzlülüğü ve Gözeneklilik Testleri:
3D baskının en önemli dezavantajlarından biri, katman yapısından kaynaklanan yüzey pürüzlülüğü ve mikro boşluklardır. Bu durum hem estetik açıdan sorun yaratır, hem de ürünün sızdırmazlık performansını olumsuz etkileyebilir. Yüzey testleri sayesinde kaplama, zımparalama veya post-processing ihtiyacı belirlenir. - Çevresel Dayanıklılık Testleri:
Ürün, gerçek kullanım koşullarında farklı çevresel etkilere maruz kalır. Bu testlerde parça, yüksek-düşük sıcaklık döngüleri, nem, UV ışını veya kimyasal etkileşimler altında test edilir. Böylece ürünün farklı coğrafi koşullarda veya uzun süreli kullanımda nasıl performans göstereceği anlaşılır.
Fiziksel testlerin önemi:
- Otomotiv sektöründe → parçaların hem boyutsal uyumluluğu hem de sıcaklık ve titreşimlere dayanıklılığı kritik öneme sahiptir.
- Savunma sanayiinde → ürünler aşırı iklim koşullarına ve mekanik zorlanmalara maruz kalır, bu nedenle çevresel testler zorunludur.
- Mimari uygulamalarda → 3D baskı yapı elemanlarının boyutsal hassasiyeti ve dış ortam koşullarına direnci büyük önem taşır.
Sonuç olarak fiziksel testler, 3D baskı ürünlerin ilk kalite kontrol adımı olup, ilerleyen mekanik ve fonksiyonel testler için bir ön filtre görevi görür.
Mekanik Testler
3D baskı ürünlerinde yalnızca boyutsal uygunluk yeterli değildir; ürünün gerçek kullanım koşullarındaki dayanıklılığı da mutlaka test edilmelidir. İşte burada devreye mekanik testler girer. Bu testler, ürünün farklı yükler ve kuvvetler altındaki davranışını ölçerek, güvenilirlik ve ömür tahmininde bulunmayı sağlar.
Başlıca mekanik test yöntemleri şunlardır:

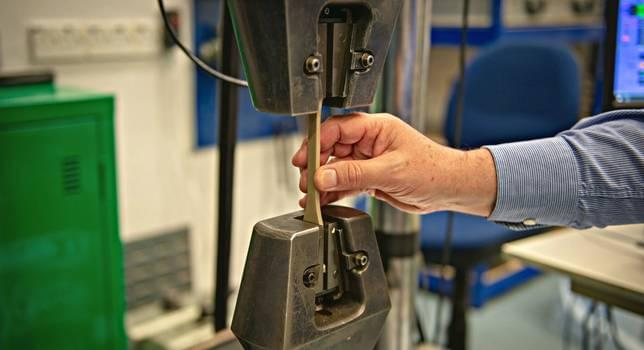

- Çekme Testi:
Ürünün, iki uçtan çekildiğinde ne kadar esneyebildiğini ve hangi noktada koptuğunu gösterir. Özellikle metal 3D baskı ürünlerde çekme mukavemeti kritik bir parametredir. Polimer bazlı 3D baskılarda ise katman yönüne bağlı olarak farklı çekme dayanımları gözlemlenebilir. - Basma ve Eğilme Testleri:
3D baskı ürünlerin sıkıştırılma ve bükülme gibi kuvvetlere karşı direncini ölçer. Özellikle yük taşıyan parçalar için bu testler hayati öneme sahiptir. Örneğin, otomotiv veya makine parçalarının aşırı yük altında formunu koruması gerekir. - Katman Yapışma (Interlayer Adhesion) Testleri:
3D baskıya özgü en önemli testlerden biridir. Parçanın dayanıklılığı, baskı katmanlarının birbirine ne kadar sağlam yapıştığına bağlıdır. Katman yapışma testleri, ürünün kısa sürede çatlamasını veya kırılmasını engelleyecek önlemlerin belirlenmesini sağlar. - Darbe Testleri:
Ani yük veya çarpma karşısında ürünün tepkisini ölçer. Bu test, özellikle koruyucu parçalar, muhafazalar ve güvenlik ekipmanlarında önemlidir. Çünkü bu ürünlerin tek seferlik darbelerde dahi sağlam kalması gerekir. - Sertlik Testleri:
Malzemenin çizilme, aşınma ve deformasyona karşı dayanıklılığını ölçer. Özellikle yüzey kalitesi önemli olan medikal cihazlar ve endüstriyel parçalar için sertlik testleri belirleyici olur.
Mekanik Testlerin Önemi
- Otomotiv ve Havacılık: Parçaların yüksek yükler altında kırılmaması için çekme ve yorulma testleri zorunludur.
- Medikal Uygulamalar: İmplantlar ve protezler, insan vücudu içinde uzun süreli yük ve darbelere karşı test edilmelidir.
- Endüstriyel Kullanım: Makine parçaları, üretim sürecinde sürekli yük altında kaldığından mekanik dayanıklılık kritik rol oynar.
Mekanik testler, 3D baskı ürünlerin sadece görsel olarak iyi görünmesini değil, aynı zamanda gerçek kullanımda da güven vermesini sağlar. Bu nedenle, fiziksel testlerden sonra en önemli aşama olarak değerlendirilir.
Yorulma ve Ömür Testleri – Mekanik Testler
Bir ürünün gerçek hayattaki başarısı, yalnızca tek seferlik yüklemelerde değil, tekrarlanan zorlanmalar karşısındaki dayanıklılığında gizlidir. Bu nedenle 3D baskı ürünlerde yorulma ve ömür testleri kritik öneme sahiptir.
Katmanlı üretim teknolojisinde ürünler, geleneksel yöntemlere kıyasla katman yöneliminden, gözeneklilikten ve malzeme yapısından dolayı farklı yorulma davranışları gösterebilir. Bu nedenle standart mekanik testlere ek olarak özel ömür testleri uygulanır.
Başlıca Yorulma Test Yöntemleri
- Tekrarlı Yük Testleri:
Ürün belirli bir kuvvet altında sürekli olarak yüklenip boşaltılır. Bu test, parçanın hangi noktada çatlamaya veya kırılmaya başladığını gösterir. Örneğin, bir drone pervanesi binlerce dönüş sonunda yorulma nedeniyle kırılabilir. - Düşük ve Yüksek Frekanslı Testler:
Bazı ürünler düşük hızda (ör. mobilya menteşesi), bazıları ise yüksek hızda (ör. otomotiv motor parçaları) yorulmaya maruz kalır. Testler, ürünün farklı frekanslarda dayanımını ölçer. - Hızlandırılmış Ömür Simülasyonları:
Laboratuvar ortamında, ürünün yıllar boyunca maruz kalacağı yükler kısa sürede uygulanarak ömür tahmini yapılır. Bu yöntem, medikal implantların veya havacılık bileşenlerinin uzun vadeli güvenilirliğini ölçmek için kullanılır. - Çatlak İlerleme Analizleri:
Mikro çatlakların ne hızla büyüdüğü incelenir. 3D baskı ürünlerde katman yapışma zayıflığı nedeniyle bu analiz, ömür tahmininde kritik bir parametredir.
Yorulma Testlerinin Önemi
- Otomotiv Sektöründe: Süspansiyon parçaları, jantlar veya bağlantı elemanları, tekrarlı yükler altında çalışır. Yorulma testleri yapılmazsa bu parçalar kullanım sırasında arıza yapabilir.
- Havacılık ve Uzay: Uçaklarda kullanılan en küçük 3D baskı parça bile sürekli titreşim ve yük altında çalışır. Buradaki hatalar büyük riskler doğurur.
- Medikal Kullanım: İmplantlar, protezler ve ortopedik parçalar, insan vücudunda uzun yıllar boyunca yük taşır. Yorulma testleri yapılmadan bu ürünlerin güvenliği garanti edilemez.
Müşteri Açısından Kazanımlar
Yorulma ve ömür testleri sayesinde:
- Daha güvenilir ve uzun ömürlü ürünler geliştirilir.
- Olası arızalar önceden tespit edilerek maliyetler düşer.
- Müşteri, ürünün sadece ilk kullanımda değil, yıllar boyunca güvenilir olduğundan emin olur.
📌 Kısacası yorulma ve ömür testleri, 3D baskı ürünlerin “gerçek hayata uygunluğunu” kanıtlayan en kritik testlerdir.
Sızdırmazlık Testleri
3D baskı ile üretilen ürünler, özellikle sıvı veya gaz taşıyan sistemlerde kullanıldığında mutlaka sızdırmazlık testlerinden geçmelidir. Çünkü üretim sürecinde oluşabilecek en küçük bir gözenek veya katman ayrışması, ürünün basınç altında başarısız olmasına yol açabilir. Mekanik testler kadar önemli olan sızdırmazlık testi, önemli bir test işlemidir.
Sızdırmazlık testleri, ürünün kapalı sistemlerde güvenle çalışıp çalışamayacağını ölçmek için yapılır.
Başlıca Sızdırmazlık Test Yöntemleri
- Basınç Altında Sızdırmazlık Kontrolü:
Ürün içerisine belirli bir basınçta hava veya sıvı verilir. Dışarıya kaçış olup olmadığı gözlemlenir. Bu yöntem özellikle otomotiv yakıt sistemleri ve hidrolik bileşenler için kritik öneme sahiptir. - Sıvı ve Gaz Geçirgenlik Testleri:
Parçanın yüzeyinde veya iç yapısında mikro gözenekler bulunabilir. Bu testlerde ürün, sıvı veya gaz geçirgenliğine karşı kontrol edilir. Özellikle medikal cihazlarda kullanılan 3D baskı bileşenlerin steriliteyi koruyabilmesi için bu test şarttır. - Vakum Testleri:
Ürün vakum altında test edilerek dış ortamdan sızıntı olup olmadığı ölçülür. Havacılık ve uzay endüstrisinde, basınç farklılıklarına dayanıklılığı doğrulamak için kullanılır. - Helium Leak Testi (Helyum Kaçak Testi):
Çok hassas sızdırmazlık ölçümlerinde kullanılan bu yöntem, ürünün mikron seviyesindeki kaçaklarını bile ortaya çıkarır. Savunma ve medikal sektörlerinde yaygın olarak tercih edilir.
Sızdırmazlık Testlerinin Önemi
- Otomotiv: Yakıt, yağlama ve soğutma sistemlerinde 3D baskı parçaların kullanımı giderek artıyor. Sızdırmazlık testleri yapılmazsa, en küçük bir kaçak bile güvenlik riskine dönüşebilir.
- Medikal: İmplantlar, protez bağlantıları ve medikal cihaz parçalarında sızdırmazlık, hastanın sağlığını doğrudan etkiler.
- Savunma ve Havacılık: Basınç altında çalışan sistemlerde sızdırmazlık eksiklikleri ciddi arızalara ve güvenlik problemlerine yol açar.
Müşteri Açısından Avantajları
Sızdırmazlık testleri sayesinde üreticiler:
- Daha güvenilir ve hatasız ürünler sunar,
- İade ve garanti maliyetlerini azaltır,
- Markaya olan güveni artırır.
Müşteri ise ürünün güvenle kullanılabileceğini ve standartlara uygun olduğunu bilir.
📌 Özetle, 3D baskı ürünlerde sızdırmazlık testleri, özellikle sıvı ve gaz içeren sistemler için vazgeçilmez bir kalite kontrol adımıdır.
Isıl İzolasyon Testleri
Isıl izolasyon, bir ürünün ısı transferini engelleme veya kontrol etme yeteneğini ifade eder. 3D baskı ile üretilen parçalar, özellikle otomotiv, havacılık, savunma ve inşaat sektörlerinde ısıya karşı koruma ve enerji verimliliği sağlamak amacıyla kullanılmaktadır.
Bu nedenle, 3D baskı ürünlerin gerçek kullanım koşullarında ne kadar etkili bir şekilde ısıl bariyer görevi görebildiği, özel testlerle ölçülmelidir.
Başlıca Isıl İzolasyon Test Yöntemleri
- Termal İletkenlik Ölçümleri (Thermal Conductivity Tests):
Malzemenin ısıyı ne kadar hızlı ilettiğini belirler. Düşük termal iletkenlik, iyi bir izolasyon anlamına gelir. Polimer ve kompozit 3D baskı ürünlerde bu test kritik önemdedir. - Yüksek/Düşük Sıcaklık Dayanımı:
Ürün, çok yüksek veya çok düşük sıcaklıklara maruz bırakılır. Malzemenin formunu koruyup korumadığı gözlemlenir. Örneğin, havacılıkta kullanılan bir 3D baskı parça, -50 °C’den +200 °C’ye kadar dayanabilmelidir. - Termal Şok Testleri:
Ani sıcaklık değişimlerine karşı ürünün davranışı ölçülür. Bu test, özellikle otomotiv parçalarında (örneğin motor bölgesi bileşenleri) kullanılır. - Enerji Verimliliği Performansı:
İnşaat sektöründe kullanılan 3D baskı yapı elemanlarının, binaların enerji tüketimine katkısı ölçülür. Bu testler sayesinde 3D baskı parçaların yalıtım malzemesi olarak kullanılabilirliği değerlendirilir.
3D Baskı Test: Isıl İzolasyon Testlerinin Önemi
- Otomotiv Sektörü: Motor ve egzoz çevresindeki parçaların aşırı sıcaklığa karşı izolasyon sağlaması gerekir.
- Havacılık ve Uzay: Uçuş sırasında parçalar çok farklı sıcaklık aralıklarına maruz kalır. İzolasyon testleri güvenlik açısından zorunludur.
- İnşaat ve Mimarlık: 3D baskı yapı elemanlarının ısı yalıtım performansı, enerji verimliliği için kritik öneme sahiptir.
- Medikal Uygulamalar: Vücut sıcaklığıyla temas eden implantlarda malzemenin termal özellikleri, biyouyumluluk açısından önem taşır.
3D Baskı Test Müşteri Açısından Avantajları
Isıl izolasyon testleri sayesinde üreticiler:
- Enerji verimliliği yüksek ürünler geliştirir,
- Aşırı sıcaklık koşullarında güvenli kullanım sağlar,
- Global standartlara uygunluk elde eder.
Müşteri açısından bu testler:
- Daha güvenli, daha uzun ömürlü ve enerji dostu ürünler anlamına gelir.
📌 Kısacası 3D baskı ürünlerde ısıl izolasyon testleri, özellikle yüksek performans gerektiren sektörlerde rekabet avantajı ve güvenilirlik sağlar.
Sonlu Elemanlar Analizi (FEA) ile 3d Baskı Test
3D baskı ürünlerde fiziksel testler kadar önemli bir adım da sanal testlerdir. Sonlu Elemanlar Analizi (Finite Element Analysis – FEA), ürünlerin bilgisayar ortamında modellenerek farklı koşullar altında nasıl davranacaklarını önceden görmeyi sağlar.
Özellikle 3D baskı ürünlerde katman yönelimi, malzeme anizotropisi (farklı yönlerde farklı özellikler göstermesi) ve gözeneklilik gibi faktörler, ürünün dayanımını doğrudan etkiler. FEA sayesinde bu faktörler daha üretim aşamasında öngörülür.
FEA ile Yapılabilen Testler
- Yapısal Analiz:
Parçanın yük altında ne kadar deformasyon göstereceğini, nerelerde gerilme birikeceğini ve hangi noktada kırılacağını hesaplar. - Termal Analiz:
Ürün sıcaklığa maruz kaldığında ısı dağılımını ve deformasyon risklerini öngörür. Özellikle ısıl izolasyon ürünlerinde kritik rol oynar. - Akışkan Analizi (CFD):
Sıvı veya gaz akışına maruz kalacak parçaların iç kanallarında basınç kayıpları ve akış performansı test edilir. Bu analiz, sızdırmazlık testlerinin ön adımıdır.
Mühendislik hesapları, sonlu elemanlar analizi ve diğer hesaplarla ilgili makalemizi okumanızı öneririz.
FEA’nın Avantajları
- Fiziksel test maliyetlerini azaltır.
- Prototip aşamasında hataları görmeyi sağlar.
- Tasarımları optimize ederek daha hafif, daha dayanıklı ürünler geliştirilmesine yardımcı olur.
- Fiziksel testlerle birleştirildiğinde en yüksek doğruluk elde edilir.
Müşteri Açısından 3D Baskı Test Önemi
FEA sayesinde geliştirilen ürünler:
- Daha kısa sürede piyasaya çıkar,
- Daha güvenilir ve test edilmiş olur,
- Hatalı üretim riskini azaltır.
Kısacası FEA, 3D baskı ürünlerde akıllı ve maliyet dostu bir test yaklaşımıdır.
3D Baskı Malzemelerine Özel Testler
3D baskı teknolojisi farklı malzeme türleriyle uygulanabildiği için, test yöntemleri de malzemeye özel olarak yapılmalıdır. Çünkü her malzeme grubunun farklı zayıf noktaları ve performans kriterleri vardır.
Plastik ve Polimer Testleri
- UV Dayanımı: Güneş ışığına maruz kalan polimer ürünlerde renk solması ve yapısal zayıflama görülebilir.
- Katman Yapışma Testleri: Polimer baskılarda katmanlar arası bağ zayıf olabilir.
- Çarpma ve Darbe Testleri: Plastik 3D parçaların kırılma dayanımı ölçülür.
Kullanım Alanları: Otomotiv iç parçaları, prototip ürünler, tüketici elektroniği.
Metal 3D Baskı Testleri
- Çekme ve Basma Testleri: Metal baskılı parçaların yük altındaki dayanımı ölçülür.
- Yorulma ve Korozyon Testleri: Metallerin uzun süreli kullanımdaki performansı ve çevresel etkilere karşı direnci test edilir.
- Toz Metalurjisi Kaynaklı Testler: Metal tozlarının ergime kalitesi ve gözeneklilik kontrol edilir.
Kullanım Alanları: Havacılık, otomotiv, savunma sanayii.
Biyomalzeme Testleri
- Biyouyumluluk Testleri: İmplant ve protezlerde kullanılan malzemenin insan vücudu ile uyumu test edilir.
- Sterilizasyon Dayanımı: Medikal ürünler sterilizasyon işlemleri sırasında formunu kaybetmemelidir.
- Mekanik Dayanım: Vücut içinde uzun süreli yük taşıyan parçaların mukavemeti ölçülür.
Kullanım Alanları: Medikal implantlar, dental uygulamalar, ortopedik cihazlar.
Malzemeye Özel Testlerin Önemi
- Her malzeme grubunun farklı riskleri olduğu için, tek tip test yaklaşımı yetersiz kalır.
- Malzemeye özel testler sayesinde ürünlerin hem kullanım amacına hem de standartlara uygunluğu sağlanır.
📌 Sonuç olarak, ister polimer, ister metal, ister biyomalzeme olsun; her malzeme grubunun kendine özgü testleri uygulanmadan 3D baskı ürünlerin güvenilirliği garanti edilemez.
Müşteriler İçin Avantajlar
Test süreçleri sadece üreticiye değil, müşteriye de büyük fayda sağlar:
- Daha uzun ömürlü ve güvenilir ürünler
- Yasal uygunluk ve sertifikalı kalite
- Daha düşük arıza riski
- Enerji verimli ve güvenli çözümler
- Global pazara açılma fırsatı
3D Baskı Test İçin Sıkça Sorulan Sorular (SSS)
1. 3D baskı ürünlerde en yaygın testler hangileridir?
Mekanik testler, boyutsal ölçümler, sızdırmazlık ve yorulma testleri en çok uygulanan yöntemlerdir.
2. Sızdırmazlık testleri hangi sektörlerde zorunludur?
Otomotiv, medikal cihazlar, savunma ve sıvı/gaz iletim sistemlerinde.
3. FEA, 3D baskı testlerinde fiziksel testlerin yerine geçebilir mi?
Hayır, FEA ön simülasyon sağlar. Mutlaka fiziksel testlerle doğrulanmalıdır.
4. 3D baskı metaller ile polimerlerde test süreçleri farklı mı?
Evet. Metallerde yorulma ve korozyon testleri öne çıkarken, polimerlerde UV dayanımı ve katman yapışma testleri daha kritiktir.
5. Isıl izolasyon testleri hangi standartlara göre yapılır?
ISO 8302 ve ASTM C518 gibi standartlar kullanılır.
6. Medikal ürünlerde 3D baskı testleri nasıl yapılır?
Biyouyumluluk, sterilizasyon sonrası dayanıklılık ve mekanik testler uygulanır.
Sonuç: Test Kültürü ile Güvenli ve Dayanıklı 3D Baskı Ürünleri
3D yazıcı ile üretilen ürünlerde test yöntemleri, kalite, güvenlik ve müşteri memnuniyetinin temel taşıdır.
Fiziksel ve mekanik testler, sızdırmazlık ve ısıl izolasyon kontrolleri, sonlu elemanlar analizi ile desteklendiğinde, ürünler sadece sağlam değil aynı zamanda global pazara hazır hale gelir.
Formbond gibi test ve analiz alanında uzman firmalarla çalışmak, üreticilere rekabet avantajı ve güvenilirlik kazandırır.
