Çoklu malzemeli 3D baskı, farklı malzemeleri tek bir parçada birleştirerek ihtiyaç duyulan bölgelerde ve yönlerde hedeflenen mekanik özelliklerin elde edilmesine yönelik bir üretim yaklaşımıdır. FDM teknolojisindeki bu yaklaşım sayesinde rijitlik, esneklik ve yük taşıma davranışı; malzeme seçimi ve malzemelerin parça içindeki yerleşimiyle birlikte tasarlanabilir.
Çok renkli baskıdan farklı olarak burada amaç, parçanın görünümünden çok işlevini geliştirmektir. Rijit bir gövde ile esnek bir yüzeyin birleştirilmesi veya belirli bölgelerde takviyeli malzemelerin kullanılması, çoklu malzemeli üretimin sunduğu olanaklar arasındadır. Böylece tasarım süreci, parçanın geometrisinin yanında iç yapısını ve mekanik davranışını da kapsar.
Projeniz için çoklu malzemeli 3D baskı mı düşünüyorsunuz?
Parçanızın kullanım amacını ve ihtiyaç duyduğunuz özellikleri paylaşın; tasarım ve üretim seçeneklerini birlikte değerlendirelim.
Mekanik Özellikleri Malzeme Yerleşimiyle Tasarlamak
Çoklu malzemeli 3D baskıda temel amaç, parçanın kullanım koşullarına uygun mekanik davranışı elde etmektir. Yük taşıyan bölgelerde rijitlik ve dayanım, temas yüzeylerinde esneklik veya darbe alan bölgelerde enerji sönümleme hedeflenebilir. Böylece parçanın farklı bölümleri farklı görevler üstlenebilir.
Malzemelerin hangi doğrultuda yerleştirildiği de önemlidir. Baskı hatlarının yönü, malzeme oranları ve katman düzeni birlikte değiştirilerek belirli yönlerde daha rijit, başka yönlerde daha esnek yapılar tasarlanabilir. Bu yaklaşım, parçanın iç yapısını da bir tasarım değişkenine dönüştürür.
Elde edilen performans; malzemelerin uyumuna, aralarındaki birleşme kalitesine ve üretim koşullarına bağlıdır. Bu nedenle hedeflenen özellikler, uygun numuneler ve mekanik deneylerle doğrulanmalıdır.
Çoklu Malzemeli FDM Üretiminde Malzeme Yerleşimi
Farklı malzemeler aynı katmanda yan yana, ardışık katmanlarda üst üste veya parçanın belirli bölgelerinde kullanılabilir. Yerleşim biçimi; yükün yönüne, parçanın görevine ve hedeflenen mekanik özelliklere göre belirlenir.
Aynı Katmanda Farklı Malzeme Hatları

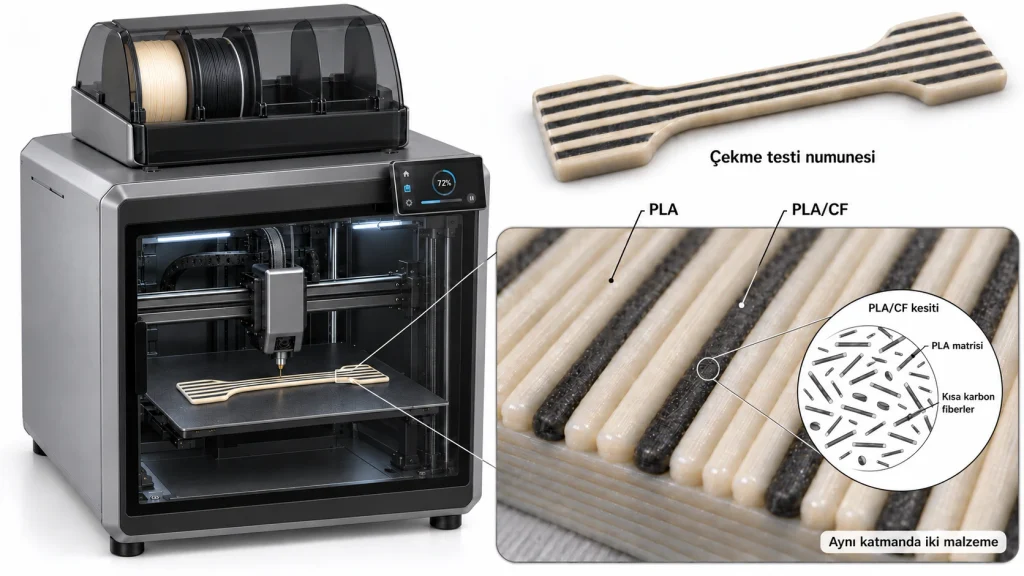

Bu yaklaşımda aynı katmandaki baskı yolları farklı malzemelere atanır. Örneğin PLA hatlarının arasına, tek bir baskı hattı genişliğinde karbon fiber takviyeli PLA (PLA/CF) yerleştirilebilir. Böylece malzeme dağılımı, ayrı baskı hatları düzeyinde kontrol edilir.
Hatların yönü, sıralaması ve malzeme oranı değiştirilerek farklı iç yapılar tasarlanabilir. Üst katmanlarda aynı dizilim sürdürülebilir veya malzemeler şaşırtmalı yerleştirilebilir. Hedef, malzemelerin birlikte çalışmasını sağlayarak kullanım koşullarına uygun mekanik davranış geliştirmektir.
Ardışık Katmanlarda Farklı Malzemeler

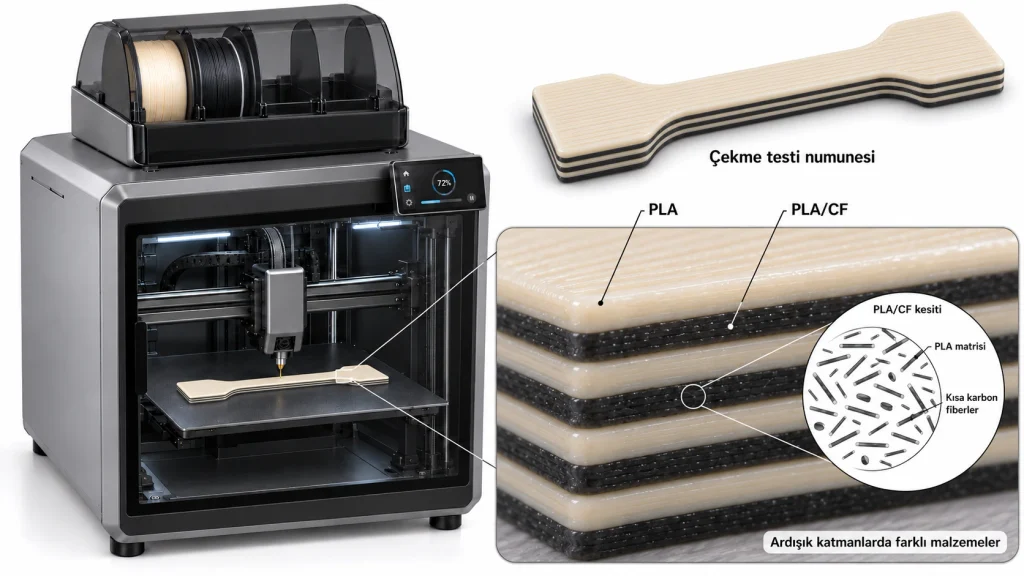

Çoklu malzemeli 3D baskıda malzeme değişimi katmanlar arasında da yapılabilir. Örneğin bir katman PLA, sonraki katman karbon fiber takviyeli PLA (PLA/CF) ile üretilerek parçanın kalınlığı boyunca farklı malzemelerden oluşan bir yapı elde edilir.
Katman sırası, her malzemeye ayrılan katman sayısı ve malzemelerin dış yüzeylere göre konumu değiştirilerek farklı mekanik davranışlar hedeflenebilir. Özellikle eğilme yükü taşıyan parçalarda, malzemelerin kalınlık boyunca yerleşimi önemli bir tasarım değişkenidir.
Bu yaklaşımda katmanlar arasındaki birleşme kalitesi, malzemelerin birlikte yük taşımasını etkiler. Bu nedenle malzeme seçimi ve katman düzeni, uygun baskı koşullarıyla birlikte değerlendirilmelidir.
Parça İçinde Bölgesel Malzeme Yerleşimi

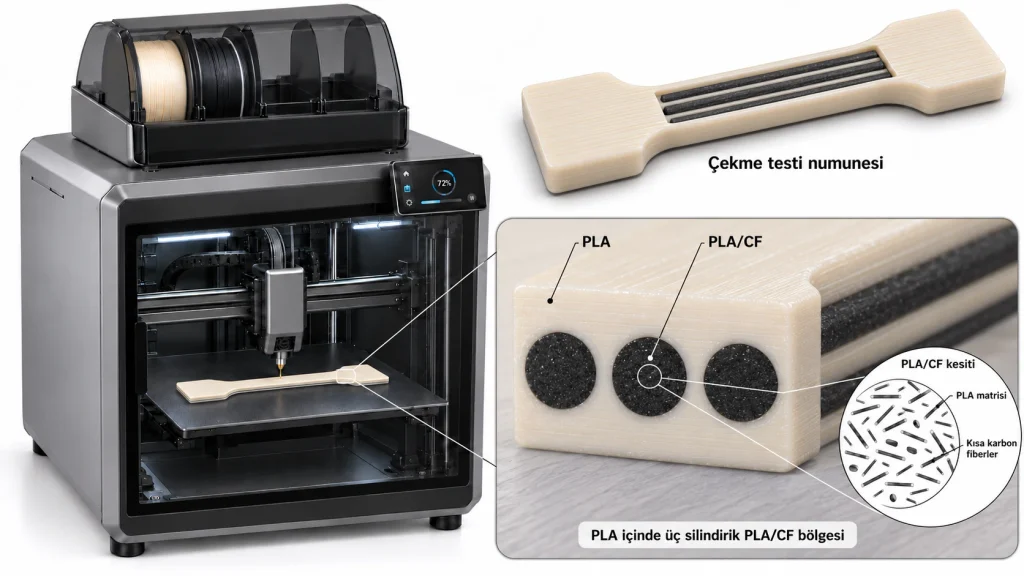

Farklı malzemeler, parçanın yalnızca seçilen bölgelerine yerleştirilebilir. Örneğin PLA gövde içerisinde boydan boya uzanan üç ayrı silindirik PLA/CF bölgesi oluşturulabilir. Bu bölgelerin çevresinde ve aralarında PLA bulunur.
Silindirik bölgelerin çapı, aralığı, konumu ve yük doğrultusuna göre yönü değiştirilerek farklı tasarımlar geliştirilebilir. Böylece malzeme dağılımı, parçanın tamamında aynı olmak yerine ihtiyaç duyulan bölgelere göre düzenlenir.
Bu örnekteki silindirler, kısa karbon fiber içeren PLA/CF filamentle basılan hacimsel bölgelerdir. Elde edilecek mekanik davranış, bu bölgelerin geometrisine ve çevresindeki PLA ile kurduğu bağlantıya bağlıdır.
Rijit İç Gövde ve Esnek Dış Katman
Çoklu malzemeli 3D baskı, farklı görevleri üstlenen rijit ve esnek bölgelerin aynı parçada birleştirilmesine olanak tanır. Örneğin ABS iç gövde ve TPU dış katmandan oluşan bir tekerlekte, iç bölümün yük taşıması ve şeklini koruması; dış bölümün ise esnek bir temas yüzeyi oluşturması hedeflenebilir.
Bu yaklaşım tutamaklarda, kavrama elemanlarında, koruyucu yüzeylerde ve titreşim azaltmaya yönelik parçalarda da değerlendirilebilir. Malzemelerin yerleşimi ve kalınlıkları, parçanın kullanım koşullarına göre tasarlanır.
Üretimde malzemelerin sıcaklık gereksinimleri, besleme sistemine uygunluğu ve birbirleriyle birleşme kalitesi dikkate alınmalıdır. Gerektiğinde iki malzeme arasındaki bağlantıyı destekleyen mekanik kenetlenme geometrileri kullanılabilir.
Çoklu Malzemeli 3D Baskıda Birleşme Bölgesinin Önemi
Farklı malzemelerin aynı parçada kullanılmasında, temas bölgelerindeki bağlantı kalitesi önemlidir. Yükün bir malzemeden diğerine aktarılması, parçanın bütün olarak nasıl davranacağını etkiler.

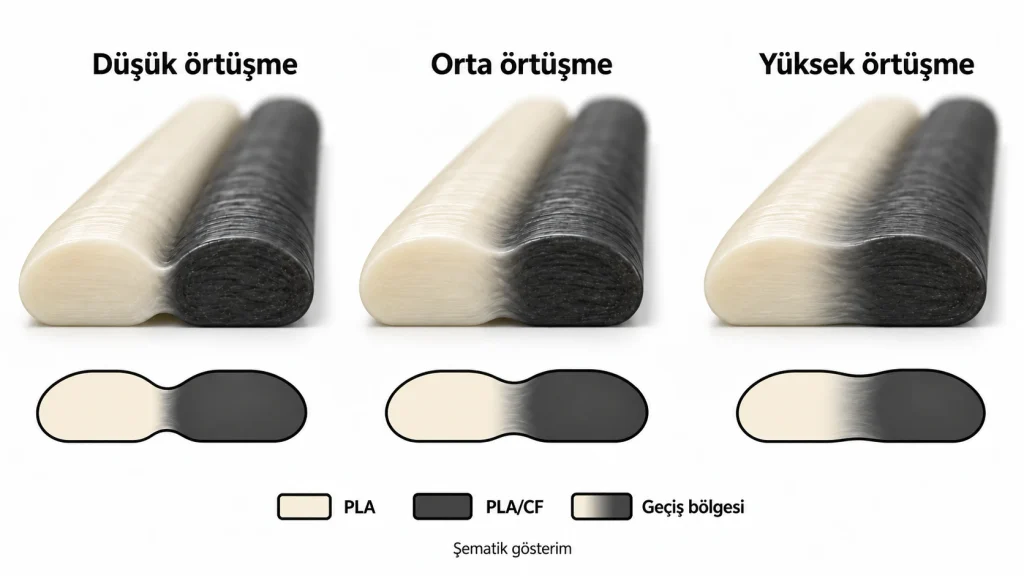

Yan yana üretilen baskı hatlarının genişliği, aralarındaki mesafe ve örtüşme miktarı, birleşme geometrisini değiştirir. Nozül sıcaklığı, baskı hızı ve soğuma koşulları da hatlar arasındaki bağın oluşumunda rol oynar.
Örtüşmenin artırılması, her durumda daha yüksek dayanım anlamına gelmez. Fazla malzeme birikimi, boyutsal sapmalar ve düzensiz yüzeyler oluşabilir. Bu nedenle uygun örtüşme miktarı, malzeme özellikleri ve üretim koşullarıyla birlikte değerlendirilmelidir.
Akademik Uygulama: PA6 ve Cam Fiber Takviyeli PA6 ile Üretim

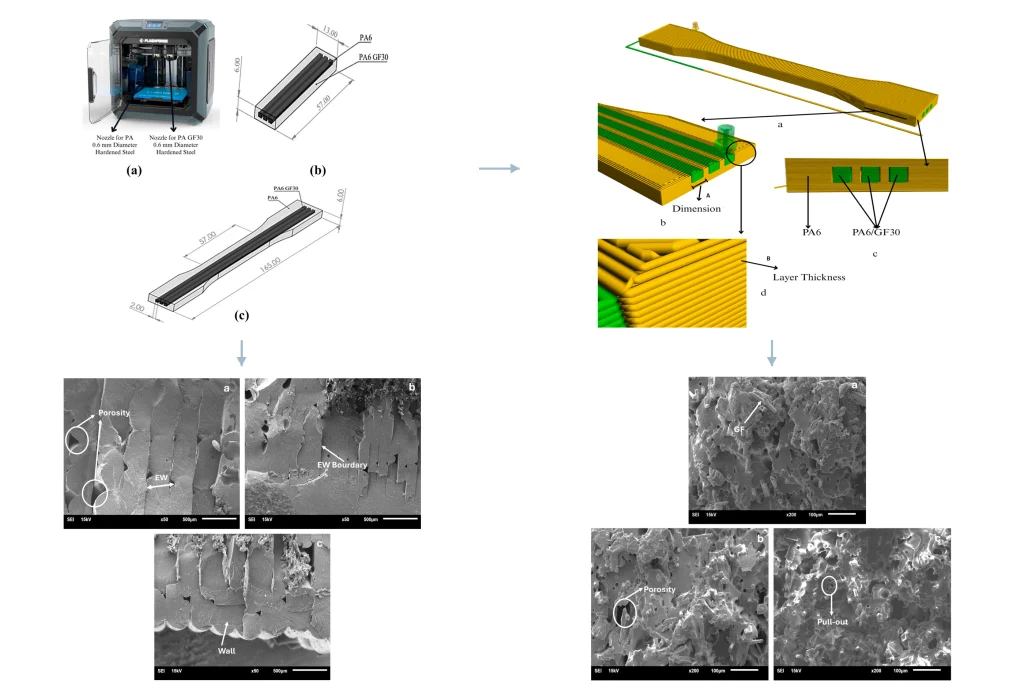

Çoklu malzemeli 3D baskının mekanik özellikleri geliştirme potansiyeli, Selim Hartomacıoğlu ve çalışma arkadaşlarının Polymers dergisinde yayımlanan araştırmasında deneysel olarak incelenmiştir. Çalışmada PA6 gövde içerisine, ağırlıkça %30 cam fiber içeren PA6GF30 malzemesi özel geometrili bölgeler hâlinde yerleştirilmiştir.
Çift nozüllü FDM sistemiyle üretilen numunelerde; takviyeli bölgelerin geometrik boyutu, katman kalınlığı, nozül sıcaklığı ve üretim sonrası ısıl işlem süresinin mekanik davranış üzerindeki etkileri değerlendirilmiştir. Çekme ve darbe deneyleri, taramalı elektron mikroskobu (SEM) incelemeleriyle desteklenmiştir.
Çalışmada saf PA6 için 61,40 MPa olarak verilen çekme dayanımına karşılık, PA6/PA6GF30 yapılarda en yüksek 89,89 MPa değerine ulaşılmıştır. Bu sonuç, ilgili referans değere göre yaklaşık %46 artışa karşılık gelmektedir ve araştırmada incelenen malzeme ve üretim koşulları için geçerlidir.
Araştırma, malzeme türüyle birlikte parça içindeki yerleşimin ve üretim parametrelerinin de mekanik performansın geliştirilmesinde önemli olduğunu göstermektedir.
https://doi.org/10.3390/polym17121590
FormBond ile Çoklu Malzemeli Parça Geliştirme
FormBond, çoklu malzemeli FDM üretiminde malzeme yerleşimi ve hedeflenen mekanik davranışa yönelik tasarım yaklaşımları üzerinde çalışmaktadır. Aynı katmanda farklı malzeme hatları, katmanlar arasında malzeme değişimi ve rijit–esnek bölgelerin birlikte kullanımı bu çalışmaların kapsamındadır.
Amacımız, parçanın kullanım koşullarını dikkate alarak geometriyi, malzeme dağılımını ve üretim parametrelerini birlikte değerlendirmektir. Belirli bölgelerde esneklik, yük taşıyan bölümlerde rijitlik veya belirli doğrultularda farklı mekanik özellikler hedefleyen tasarımlar bu yaklaşımla ele alınabilir.
Ürününüz için uygun üretim seçeneklerini değerlendirmek üzere FormBond’un 3D baskı hizmeti hakkında bilgi alabilir, tasarımınızı ve çalışma koşullarınızı bizimle paylaşabilirsiniz.
